Storan Logam Lembaran Modular Tersuai

Beli Penyimpanan Logam Lembaran Modular Tersuai yang dibekalkan oleh Kilang Wanka untuk menyelesaikan sepenuhnya masalah pendudukan ruang yang disebabkan oleh susunan tanah berskala besar plat. Kadar penggunaan ruang akan meningkat lebih daripada 4 kali ganda, dan mencapai operasi masuk dan keluar automatik sepenuhnya serta pengurusan inventori pintar. Keseluruhan mesin dijamin selama 12 bulan.

Definisi Produk dan Nilai Teras

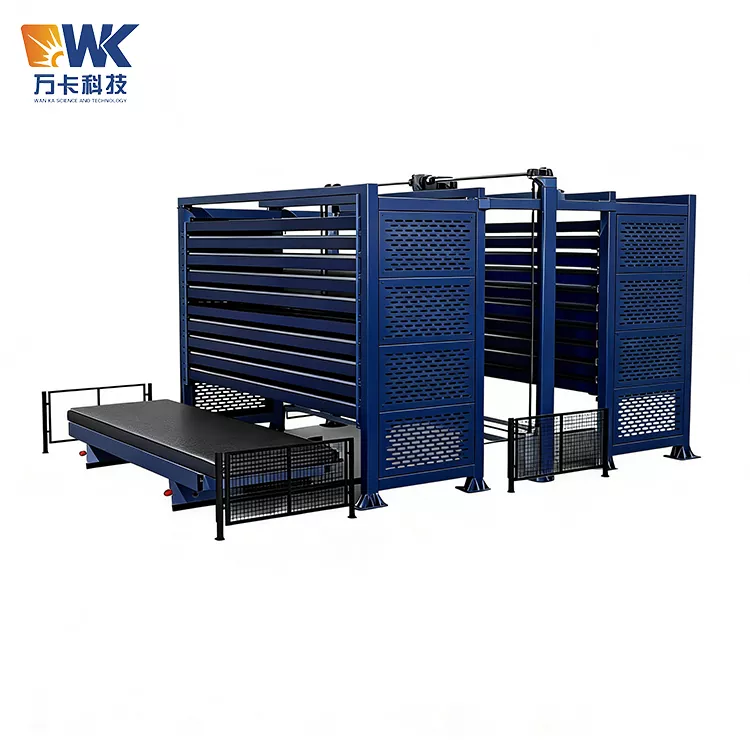

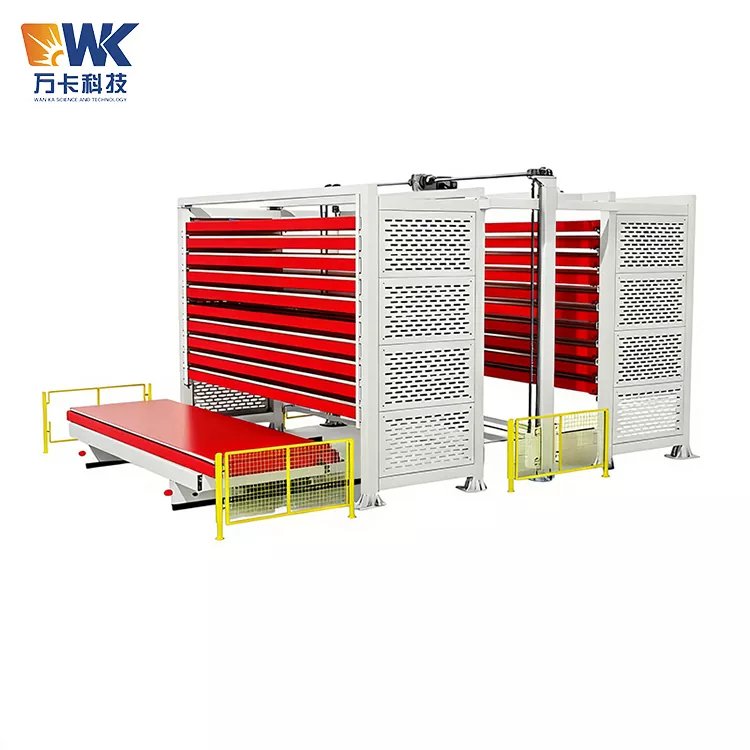

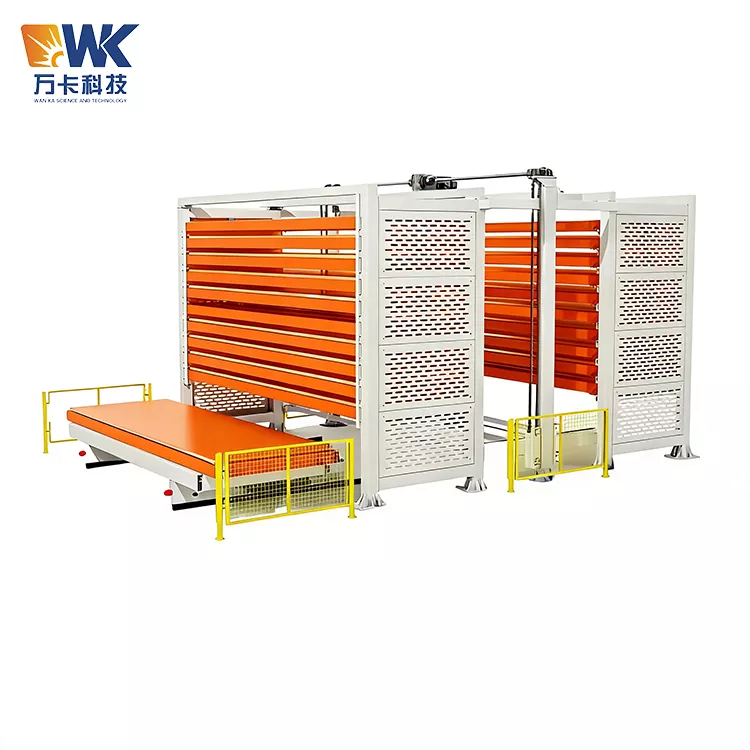

Sistem penyimpanan kepingan tiga dimensi pintar berbilang menara yang disesuaikan ialah sistem pergudangan tiga dimensi modular automatik sepenuhnya yang dibangunkan oleh Jinan Wanka Technology Co., Ltd. untuk memenuhi keperluan penyimpanan kepingan logam berat berskala besar, pelbagai variasi, ultra panjang dan ultra lebar. Ia bukan satu peranti, tetapi satu set penyelesaian pergudangan yang boleh digabungkan secara fleksibel mengikut tapak pelanggan, spesifikasi helaian dan keperluan kapasiti pengeluaran - menyokong susun atur bersambung menara tunggal, dua menara, menara tiga dan berbilang menara. Bilangan menara, lapisan, ketinggian dan kapasiti beban semuanya boleh disesuaikan mengikut keperluan, dan ia sesuai untuk pelbagai kepingan logam dengan panjang terpanjang 12000mm dan lebar terluas 2500mm.

Dalam mod pemprosesan logam kepingan tradisional, penyimpanan plat yang sangat panjang dan lebar sentiasa menjadi cabaran utama. Pinggan bersaiz 6000×2000mm atau lebih panjang hanya boleh diletakkan rata di atas tanah. Ini bukan sahaja menduduki sejumlah besar ruang bengkel tetapi juga memerlukan pengalihan lapisan atas plat untuk mengakses lapisan bawah, yang memakan masa, intensif buruh, dan terdedah kepada ubah bentuk plat dan calar permukaan. Mengikut data, untuk menyimpan 10 tan plat, kaedah susun tradisional memerlukan lebih kurang 15 meter persegi, manakala menggunakan sistem penyimpanan menegak jenis menara hanya memerlukan kira-kira 3 meter persegi.

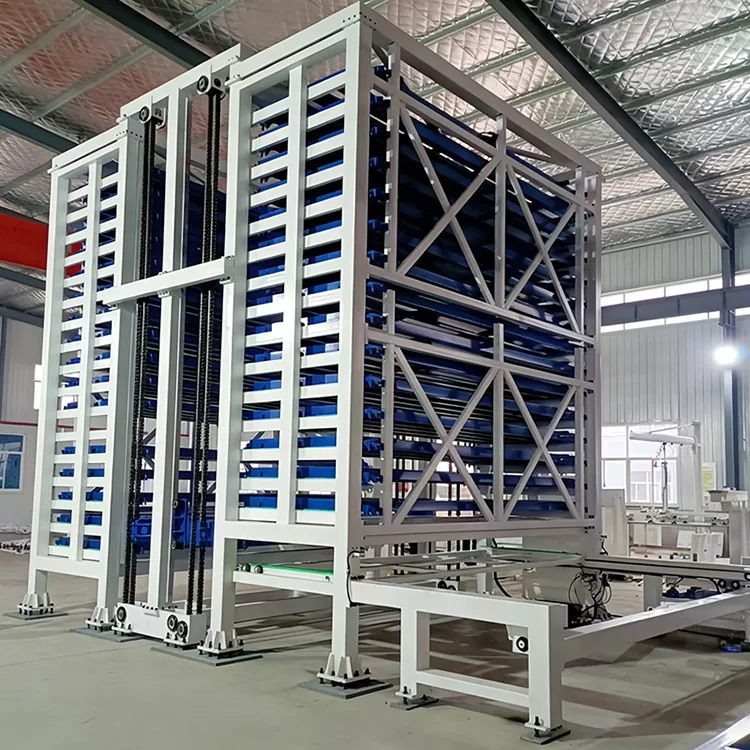

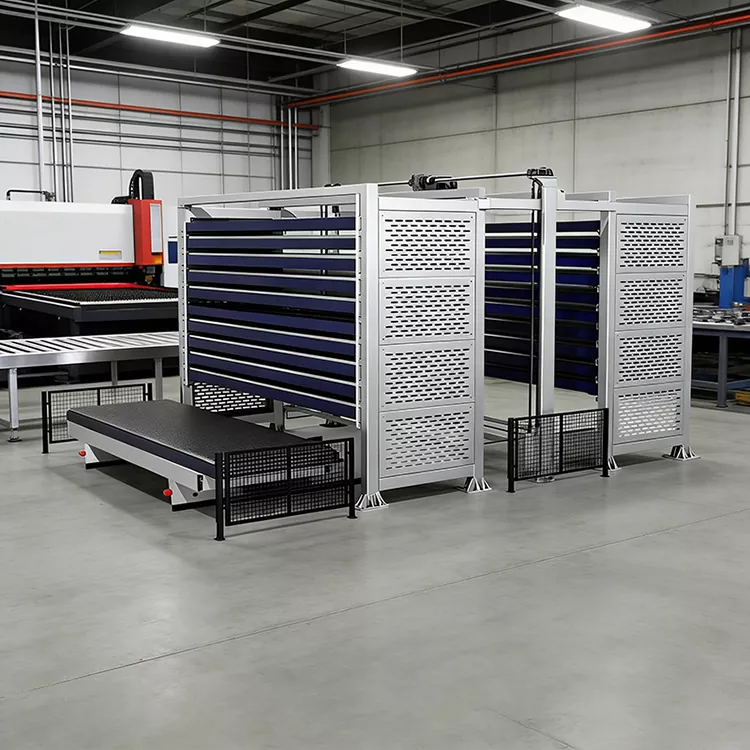

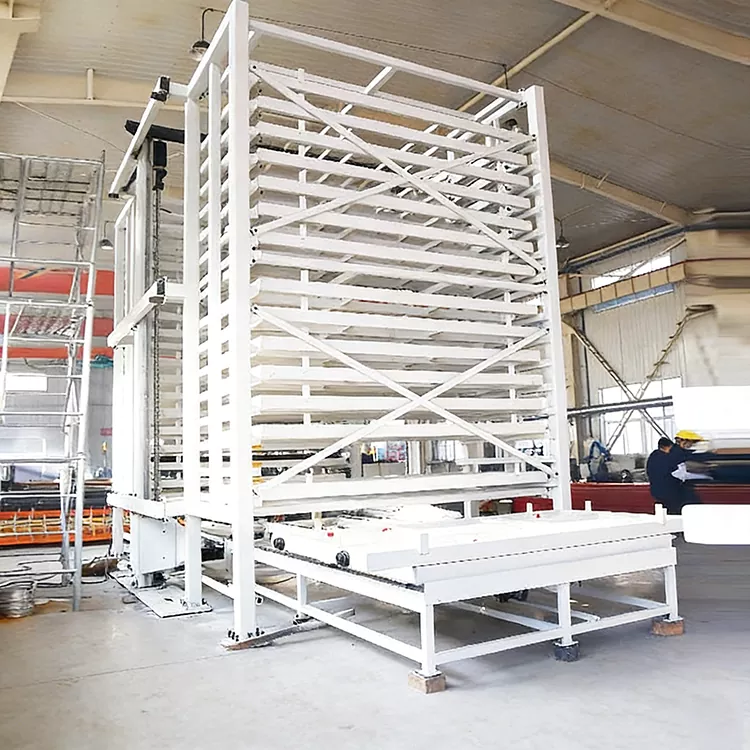

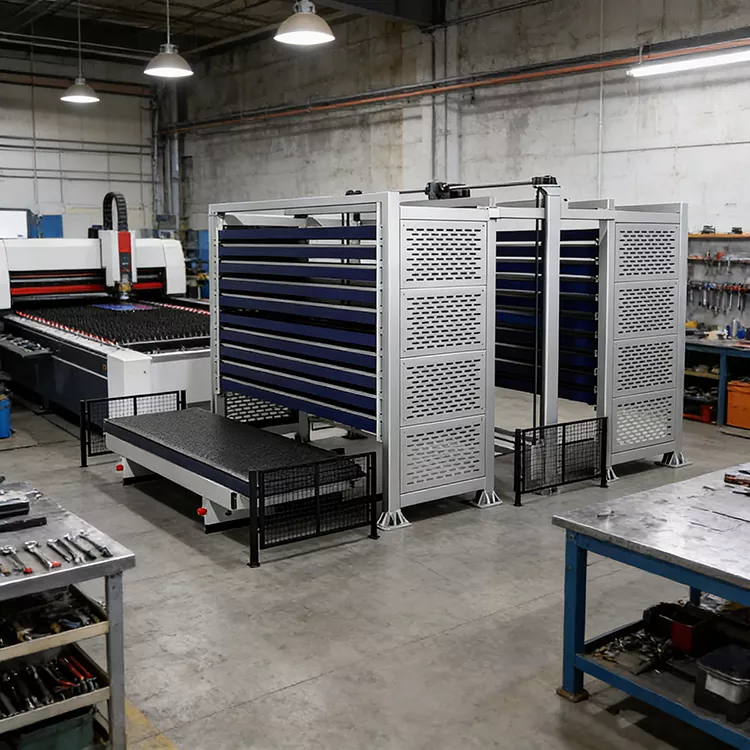

Kemunculan sistem penyimpanan kepingan tiga dimensi pintar berbilang menara telah menyelesaikan sepenuhnya masalah ini - ia menyimpan helaian "tiga dimensi" di atas tanah, menukar ruang lantai rata menjadi storan tiga dimensi menegak, dan memaksimumkan ketumpatan penyimpanan melalui susunan berbilang menara. Peralatan ini terdiri daripada berbilang set badan menara material, tiang pengangkat, mekanisme pemacu rantai dua baris, dulang bahan, sistem penjadualan pintar dan kemudahan perlindungan keselamatan. Ia menggunakan reka bentuk modular, memudahkan pemasangan di tapak dan pelarasan susun atur kemudian. Sebuah menara tunggal boleh beroperasi secara bebas, dan berbilang menara boleh disusun secara berturut-turut untuk berfungsi secara kolaboratif. Ia boleh menyimpan dan mengambil helaian secara automatik, meletakkan kedudukan secara automatik, menyahcas secara automatik, dan secara automatik kembali ke kawasan penyimpanan, tanpa memerlukan campur tangan manual. Peralatan ini menyokong sambungan dengan sistem seperti MES, ERP dan WMS, membolehkan visualisasi inventori, semakan inventori automatik, kebolehkesanan data, dan boleh dikaitkan dengan mesin pemotong laser, mesin ricih, mesin lentur, dll., untuk mencapai bekalan bahan bersepadu untuk barisan pengeluaran.

Nilai teras peralatan ini terletak pada menangani empat titik kesakitan utama perusahaan pemprosesan bahan lembaran berskala besar: Pertama, "kesesakan ruang" - susunan selari berbilang menara meningkatkan ketumpatan penyimpanan lebih daripada empat kali ganda; Kedua, "kesesakan kecekapan" - proses masuk dan keluar automatik sepenuhnya memendekkan masa pengambilan bahan dengan ketara; Ketiga, "titik kesakitan berkualiti" - setiap lapisan bahan lembaran disimpan secara bebas, menghapuskan sepenuhnya risiko ubah bentuk susunan dan calar permukaan; Keempat, "titik sakit pengurusan" - sistem pengurusan inventori pintar membolehkan keterlihatan masa nyata dan kawalan tepat data inventori.

Spesifikasi Teknikal

Prosedur Operasi Keselamatan

Penyimpanan Logam Lembaran Modular Tersuai melibatkan pelbagai faktor risiko seperti pengangkatan plat berat, pergerakan diselaraskan pelbagai mekanisme mengangkat menara, dan penghantaran rantai. Semua pengendali, kakitangan penyelenggaraan dan pengurus mesti mematuhi garis panduan keselamatan berikut dengan tegas:

1 Kelayakan dan Latihan Operator

Hanya kakitangan yang telah menerima latihan daripada Wanka Technology atau pihak yang diberi kuasa dan lulus penilaian dibenarkan untuk mengendalikan peralatan ini. Operator mesti biasa dengan struktur, prestasi, prosedur operasi, operasi berhenti kecemasan, dan kaedah pengendalian kecemasan peralatan. Kakitangan tanpa latihan adalah dilarang sama sekali mengendalikan peralatan. Adalah disyorkan untuk menjalankan latihan penyegaran keselamatan sekali setiap enam bulan. Pengendalian sistem saling bersambung berbilang menara melibatkan penyelarasan berbilang menara, dan pengendali juga perlu menguasai logik penjadualan berbilang menara dan prosedur pengendalian kecemasan.

2 Pemeriksaan Permulaan Harian

Sebelum setiap permulaan harian, pengendali mesti menjalankan pemeriksaan keselamatan yang komprehensif: mengesahkan kelancaran operasi setiap mekanisme mengangkat menara, memeriksa sebarang kelonggaran atau haus pada rantai; memeriksa kestabilan dan integriti setiap lapisan palet; memastikan bahawa halangan keselamatan dan butang berhenti kecemasan berfungsi dengan baik; mengesahkan bahawa voltan kuasa adalah stabil dan sistem kawalan tidak mempunyai penggera; dan semak sambungan komunikasi biasa antara berbilang menara. Larian ujian tanpa beban mesti dijalankan sebelum setiap syif.

3 Keselamatan semasa Penyimpanan Plat

Apabila memuatkan plat ke dalam simpanan, gunakan peralatan angkat seperti kren atau forklift. Ia dilarang sama sekali untuk mengendalikan plat berat secara manual. Plat hendaklah diletakkan sama rata pada palet untuk mengelakkan daya tertumpu pada satu sisi, yang boleh menyebabkan palet condong atau berubah bentuk. Sebelum penyimpanan, pastikan permukaan plat bebas daripada pemfailan besi, sanga kimpalan dan bahan asing yang lain. Apabila menyimpan dalam sistem bersambung berbilang menara, sahkan kedudukan menara yang betul sebelum penyimpanan untuk mengelakkan peletakan yang salah.

4 Keperluan Keselamatan Semasa Operasi

Apabila peralatan beroperasi secara automatik, tiada sesiapa dibenarkan memasuki kawasan di mana peralatan itu bergerak. Halangan pengasingan fizikal atau garis amaran mesti disediakan di kawasan operasi peralatan. Sistem pengesanan pintar memantau dalam masa nyata dan secara automatik memberi penggera jika terdapat sebarang pelanggaran. Apabila beberapa menara beroperasi secara selari, perhatian harus diberikan kepada penyelarasan antara menara untuk mengelakkan perlanggaran. Jika bunyi yang tidak normal, getaran atau asap dikesan, butang berhenti kecemasan hendaklah ditekan dengan segera.

5 Pengendalian Kecemasan

Sekiranya berlaku kecemasan, segera tekan butang berhenti kecemasan berwarna merah. Semua pergerakan peralatan akan berhenti serta-merta. Hentian kecemasan tidak boleh dilepaskan sebelum kesalahan diselesaikan. Sekiranya perlu untuk memasukkan peralatan untuk penyelenggaraan, bekalan kuasa utama peralatan mesti dipotong dan tanda "Dalam Penyelenggaraan, Jangan Tutup Suis" mesti digantung. Dalam sistem berbilang menara, apabila satu menara gagal, menara yang rosak harus diasingkan dengan segera untuk memastikan operasi normal menara lain.

6 Penyelenggaraan dan Keselamatan

Sebelum menjalankan sebarang kerja penyelenggaraan, pembersihan atau pembaikan, bekalan kuasa utama peralatan mesti diputuskan dan tanda amaran dengan kunci hendaklah digantung. Alat yang sesuai dan peralatan perlindungan keselamatan mesti digunakan semasa penyelenggaraan. Selepas menggantikan rantai atau komponen penghantaran, ujian tanpa beban mesti dijalankan sebelum menghidupkan semula mesin. Penyelenggaraan sistem saling bersambung berbilang menara hendaklah dijalankan satu persatu di setiap lokasi menara bagi memastikan tiada kesan ke atas menara lain.

Pembungkusan dan Penghantaran

Penyimpanan Logam Lembaran Modular Tersuai mengandungi berbilang set peralatan seperti menara bahan, mekanisme mengangkat, palet dan sistem kawalan. Oleh itu, penyelesaian pembungkusan perlu direka bentuk dalam bentuk modular, dengan mengambil kira keselamatan dan ekonomi:

1 Pembungkusan rangka menara dan komponen struktur keluli

Bingkai utama setiap menara, tiang pengangkat, rasuk silang dan lain-lain komponen struktur keluli besar dibungkus dalam bentuk kosong dan dipasang dengan bingkai keluli. Setiap komponen dibalut dengan filem regangan dan dilengkapi dengan pengadang sudut kayu untuk mengelakkan benjolan semasa pengangkutan. Penutup pelindung digunakan untuk bahagian utama (permukaan rel panduan, antara muka penghantaran, permukaan pemasangan). Untuk komponen yang sangat panjang (dengan panjang melebihi 6 meter), sokongan khas digunakan untuk menahannya pada tempatnya untuk mengelakkan ubah bentuk semasa pengangkutan.

2 Pembungkusan Unit Dulang dan Laci

Dulang unit laci berbilang lapisan dibungkus dalam kumpulan. Setiap kumpulan terdiri daripada 3 hingga 5 lapisan, yang diikat dengan jalur keluli. Papan buih diletakkan di antara lapisan untuk mengelakkan perlanggaran. Permukaan dulang ditutup dengan kain kalis air dan filem gelembung untuk mengelakkan calar dan penyerapan lembapan.

3 Sistem Penghantaran dan Pembungkusan Komponen Ketepatan

Komponen ketepatan seperti rantai, gear, motor servo dan penderia diletakkan dalam peti papan lapis bebas pengasapan gred eksport, yang dialas dengan beg kalis air dan bahan pengering, dan dibetulkan dengan buih menyerap hentakan di dalamnya. Peti disembur dengan label yang menunjukkan "Rapuh", "Ke atas", dan "Kas Lembap". Komponen elektrik seperti kabinet kawalan, modul PLC dan skrin sentuh dibungkus secara berasingan untuk memastikan ia tidak terjejas oleh getaran dan hentaman semasa pengangkutan.

4 Piawaian Pembungkusan Eksport

Untuk pesanan eksport, pembungkusan mematuhi piawaian langkah fitosanitasi antarabangsa ISPM 15 (rawatan haba atau rawatan pengasapan), dan sijil pengasapan boleh disediakan. Peti kayu dan bingkai keluli direka bentuk untuk memenuhi keperluan rintangan hentakan untuk pengangkutan laut, dan diisi dengan bahan pengering untuk mengelakkan kelembapan. Rawatan anti-karat tambahan atau pembungkusan vakum boleh ditambah mengikut keperluan pelanggan. Oleh kerana saiz besar dan banyak komponen sistem saling kunci berbilang menara, adalah disyorkan untuk menggunakan pelan penghantaran kelompok untuk memudahkan penerimaan pelanggan mengikut kemajuan pemasangan.

5 Penghantaran dan Logistik

Penghantaran Domestik: Diangkut dengan trak rata atau treler katil rendah, jenis kenderaan yang sesuai dipilih berdasarkan saiz peralatan. Menyediakan nombor penjejakan logistik dan perkhidmatan pengesanan penuh. Untuk peralatan bersaiz besar (panjang melebihi 12 meter atau lebar melebihi 3 meter), bantu mendapatkan permit pengangkutan bersaiz besar.

Penghantaran Antarabangsa: Dihantar dari Pelabuhan Qingdao atau Pelabuhan Shanghai, menawarkan sebut harga FOB atau CIF. Boleh membantu pelanggan dalam mengendalikan pengisytiharan kastam eksport, tempahan penghantaran, insurans dan lain-lain perkara. Sediakan set lengkap dokumen eksport (invois komersial, senarai pembungkusan, sijil asal, sijil pengasapan, pengisytiharan pematuhan CE, dll.). Untuk sistem berbilang menara dan berbilang baris, adalah disyorkan untuk menghantar secara berkelompok untuk memudahkan pemasangan berperingkat pelanggan.

6 Arahan Penerimaan Pelanggan

Selepas menerima barangan, pelanggan diminta untuk mengikuti langkah-langkah di bawah:

- Sebelum menandatangani penghantaran, periksa sama ada pembungkusan luar masih utuh. Jika sebarang kerosakan ditemui, ambil gambar dengan segera dan hubungi kami.

- Selepas membongkar, kira setiap komponen menara dengan senarai pembungkusan dan periksa sama ada peralatan telah mengalami sebarang kerosakan pengangkutan.

- Jika mana-mana bahagian atau kerosakan yang hilang ditemui, maklumkan kepada kami dalam masa 48 jam untuk tujuan tuntutan.

- Simpan semua bahan pembungkusan dengan betul sehingga pemasangan dan penyahpepijatan peralatan selesai.

- Pelanggan dikehendaki menyediakan alatan pemasangan mereka sendiri (sepana, aras, sepana kunci hex, multimeter, dsb.) dan peralatan mengangkat (forklift atau kren).
